10cm×10cm以内PCB打样为什么便宜?工程师一看就懂
在PCB打样行业里，10cm×10cm以内的板子常年保持低价，甚至很多平台推出免费打样、五元包邮、每月薅羊毛等活动，主要原因并不是厂家亏本，而是工艺成熟、生产效率高、成本可控。
首先，10cm×10cm属于行业标准小尺寸规格，厂家的生产设备、工艺流程都是围绕这个尺寸优化的，无论是曝光、蚀刻、阻焊，都能实现高效率生产。小尺寸PCB可以在同一张大基板上拼板生产，一次产出几十片，分摊到单片的成本自然大幅下降。这也是为什么小尺寸打样永远比大尺寸更划算的核心原因。
其次，小尺寸PCB用料更少。板材、油墨、铜箔、人工等成本都随面积减小而降低，加上工艺简单、良率高，厂家愿意用低价甚至免费来吸引电子工程师。像行业内常见的嘉立创、捷多邦、捷配等平台，都针对10×10cm以内小样板推出优惠政策，本质上是低边际成本的引流方式，对工程师来说则是实实在在的福利。

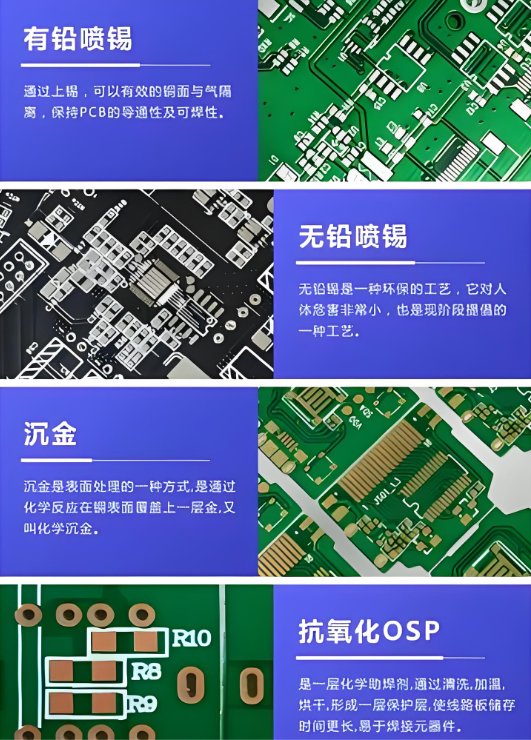

对于电子工程师而言，10cm×10cm以内的PCB完全满足大部分研发打样、小批量试产需求。只要控制好板边尺寸、选择常规工艺、普通喷锡表面处理、走标准交期，就能拿到极低价格。很多资深工程师每个月都会利用平台的免费打样额度薅羊毛，既不花钱，又能保证项目进度，是研发阶段非常实用的省钱方式。
总体来说，10cm×10cm以内PCB打样便宜，是工艺、成本、市场、效率共同决定的结果。只要合理利用规则，选择正规平台，工程师完全可以用最低成本完成前期研发验证，既省心又省钱。
